Коллиматорный прицел
Коллиматорный прицел
Коллиматорные прицельные системы — это системы, использующие коллиматор для построения изображения прицельной метки, спроецированного в бесконечность. На самом деле излучение от источника света в прицеле отражается линзой коллиматора в глаз наблюдателя параллельным потоком. В результате зрачок наблюдателя не должен обязательно находиться на оптической оси прицела, достаточно, чтобы он находился на проекции линзы прицела вдоль этой оси. При поперечных перемещениях глаза прицельная метка с точки зрения наблюдателя перемещается по линзе прицела, оставаясь на точке прицеливания вне зависимости от положения глаза наблюдателя относителльно прицела. При выходе зрачка наблюдателя за пределы проекции линзы прицельная метка «скрывается» за ее краем.
Коллиматорный прицел обеспечивает очень высокую скорость прицеливания — примерно в 2-3 раза выше, чем традиционные «мушечные» так как при прицеливании нужно совмещать всего две точки — красную светящуюся метку, которую видно через окуляр и, собственно, саму цель, при этом глаз аккомодируется на расстояние до цели (в механических прицелах — обычно на мушку, целик и цель видны не в фокусе).
Коллиматорные прицелы бывают открытые и закрытые. Существует нечеткость терминологии на этот счет. Изначально закрытыми прицелами именовались прицелы, которые не имели прозрачной линзы, а только проецировали в глаз стрелка прицельную метку. Цель в окуляре не отображалась, прицеливание осуществлялось бинокулярно при наблюдении одним глазом прицельной метки, а другим — цели, в мозгу стрелка происходило характерное для бинокулярного зрения совмещение изображений от обоих глаз.

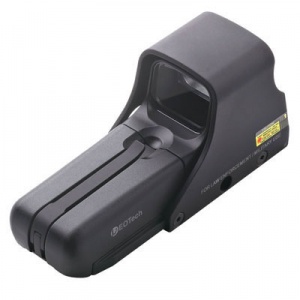

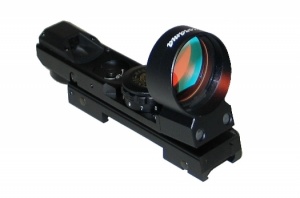

В настоящее время такие прицелы практически вышли из употребления. Современные коллиматорные прицелы имеют полупрозрачную линзу, сквозь которую стрелок наблюдает цель, и при этом она же отражает в его глаз изображение прицельной метки, по старой классификации все такие прицелы назывались открытыми. Сейчас закрытым коллиматорным прицелом именуется прицел, у которого источник освещения, формирующий метку, находится в закрытом (обычно цилиндрическом, герметичном) корпусе, при этом кроме передней линзы коллиматора имеется закрывающая корпус сзади линза окуляра. Открытый коллиматорный прицел имеет только переднюю линзу в оправе, источник света находится открыто на основании прицела. Достоинство закрытых коллиматорных прицелов — устойчивость к погодным условиям (у открытого прицела попадающие на заднюю поверхность линзы осадки могут значительно исказить прицельную марку, а грязь — забить окно формирующего марку источника света в базе). Открытые коллиматорные прицелы дают стрелку лучший обзор, меньше заслоняя своей конструкцией поле зрения вокруг цели.

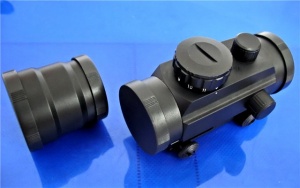

Часто коллиматор устанавливается на оружие в паре с магнификатором — оптическим прибором, аналогичным оптическому прицелу с небольшим увеличением, но без прицельной сетки, вместо которой используется метка коллиматора. Коллиматор и магнификатор располагают на одной оси. Обычно на военном оружии с коллиматором сохраняются и традиционные механические прицельные приспособления, причём мушку и апертурный целик выполняют складными, так, что в поднятом состоянии линия прицеливания механического прицельного приспособления совпадает с таковой коллиматорного прицела — это называется co-witness и обеспечивает возможность использования механического прицела при выходе коллиматора из строя. В другом случае, коллиматор просто устанавливается так, что он не закрывает механические прицельные приспособления — обычно так делают на оружии с открытым прицелом.
Со времён Второй мировой войны и до настоящего времени коллиматорные прицелы являются основными прицелами воздушной стрельбы для истребителей, штурмовиков и бомбардировщиков с неподвижно установленным оружием и в системах полуавтоматических прицелов подвижных стрелковых установок штурмовиков и бомбардировщиков.
Более сложным вариантом коллиматорного прицела является ИЛС (Индикатор на лобовом стекле), применяемый в авиации. Он способен отображать также и полетную и тактическую информацию, прицельные марки для стрельбы из разных видов оружия строятся с учетом необходимых поправок и упреждения на основании расчётов бортовой ЭВМ по данным бортовых обзорно-прицельных систем, учитывая баллистику боеприпасов, расстояние до цели и взаимное перемещение стрелка и мишени.
